製作施工図や組立図の作成手順

    画像をクリックすると拡大表示します。




1.製品情報、部品データの入力

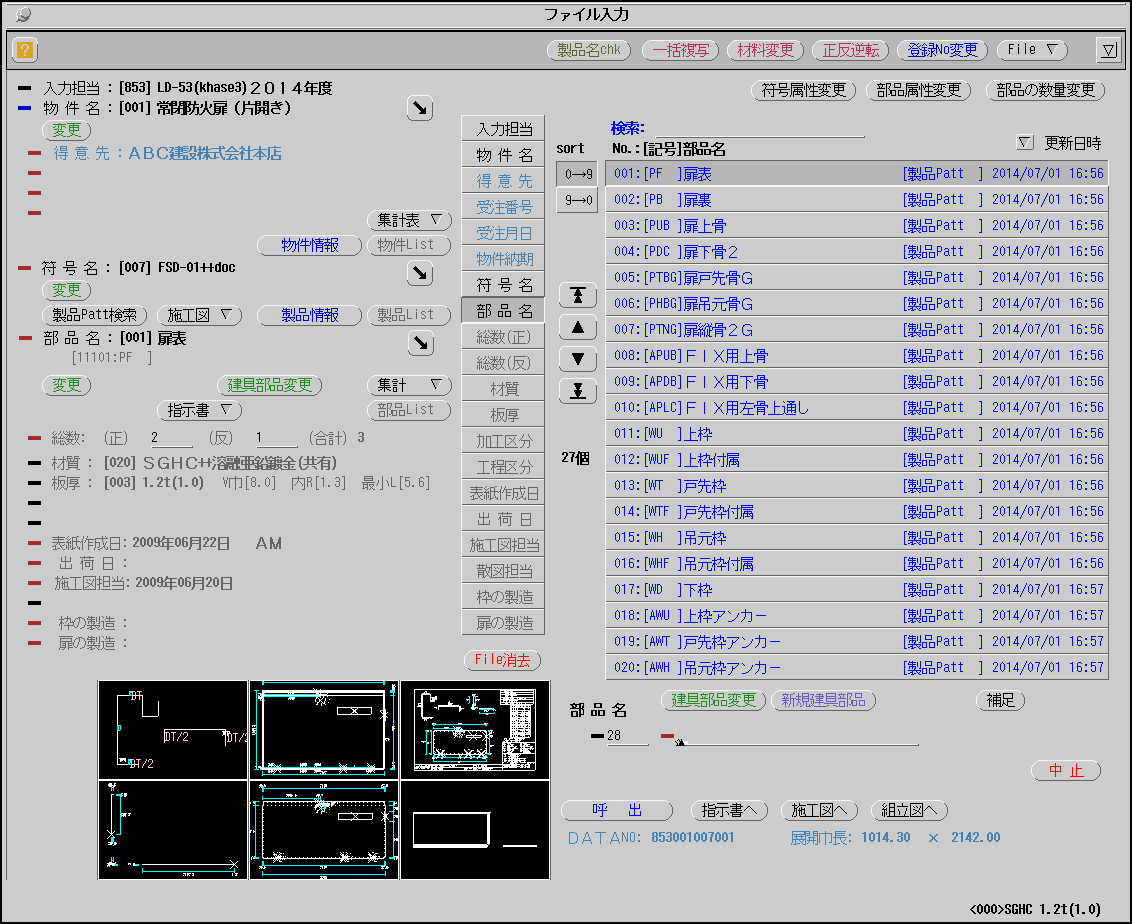

   1)利用可能な製品パターンがあれば、「製品パターン呼出」ウインドウから製品情報や部品データを呼び出します。

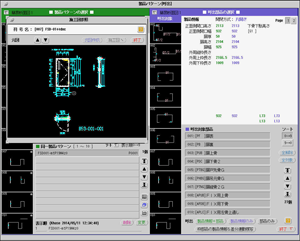

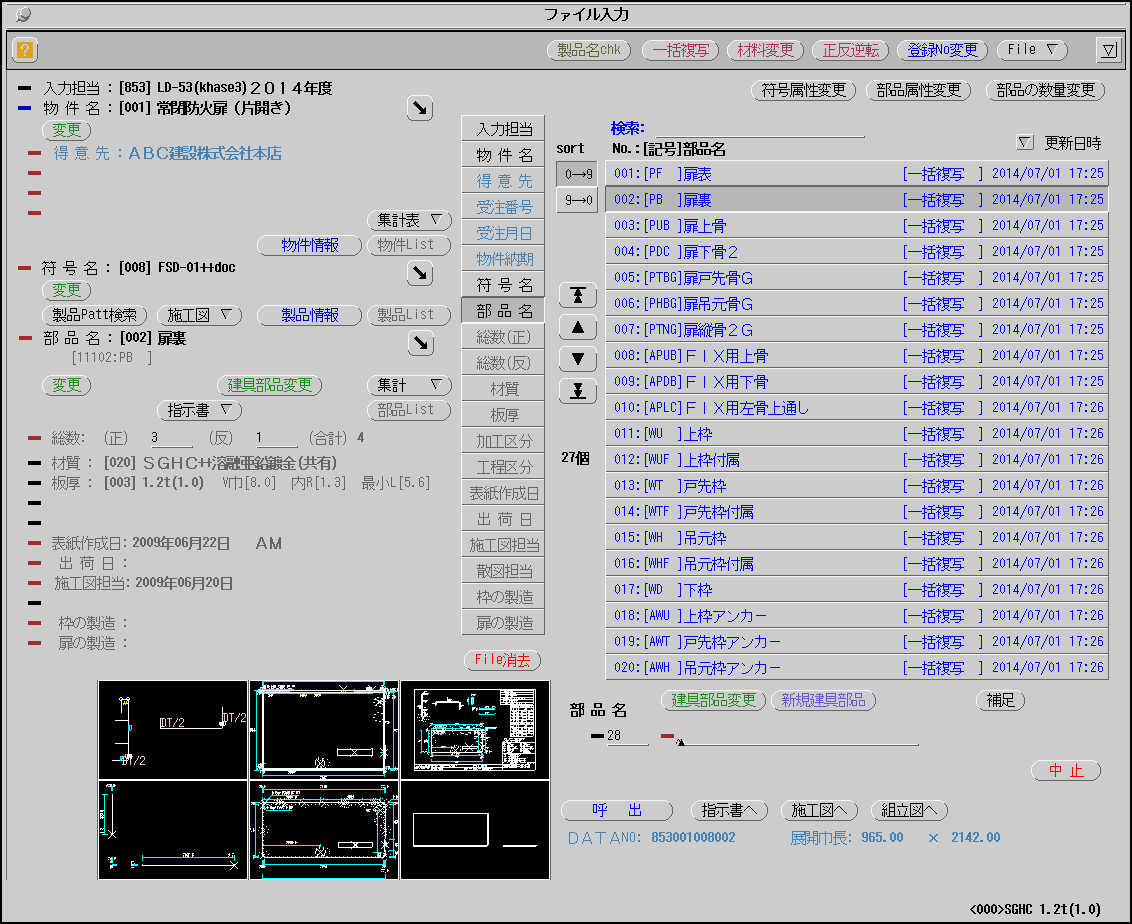

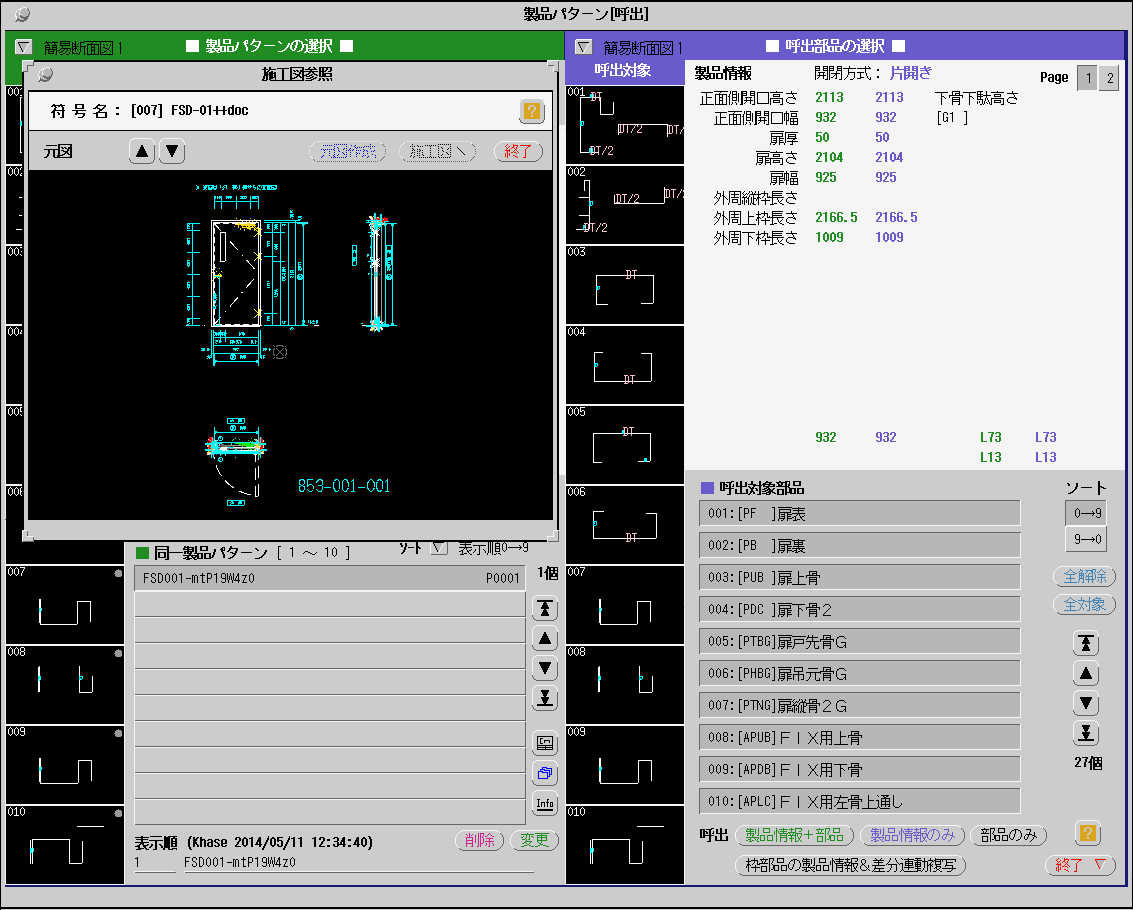

・「製品パターン呼出」ウインドウ   ・「ファイル入力」ウインドウ

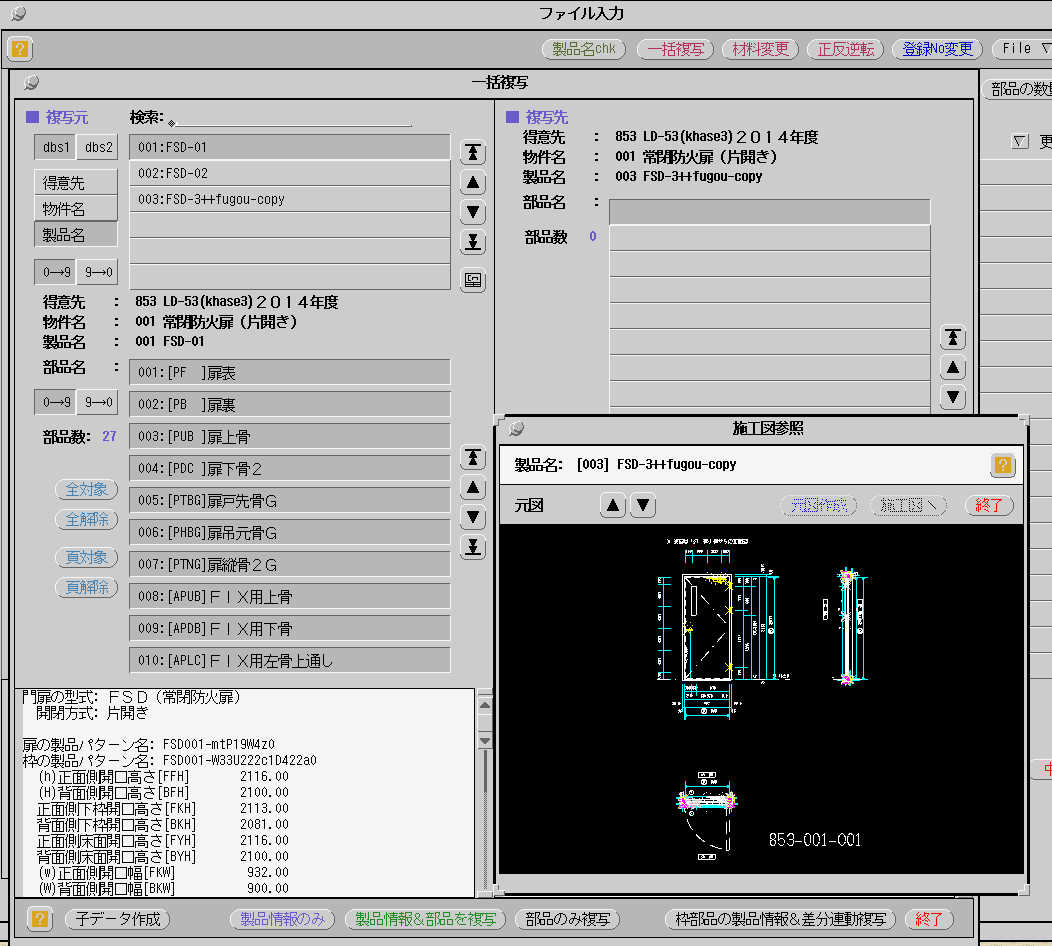

   2)利用可能な既存の製品データがあれば、「一括複写」ウインドウから製品情報や部品データを呼び出します。

・「一括複写」ウインドウ   ・「ファイル入力」ウインドウ




   3) 利用可能な製品パターンや既存の製品データがない場合は

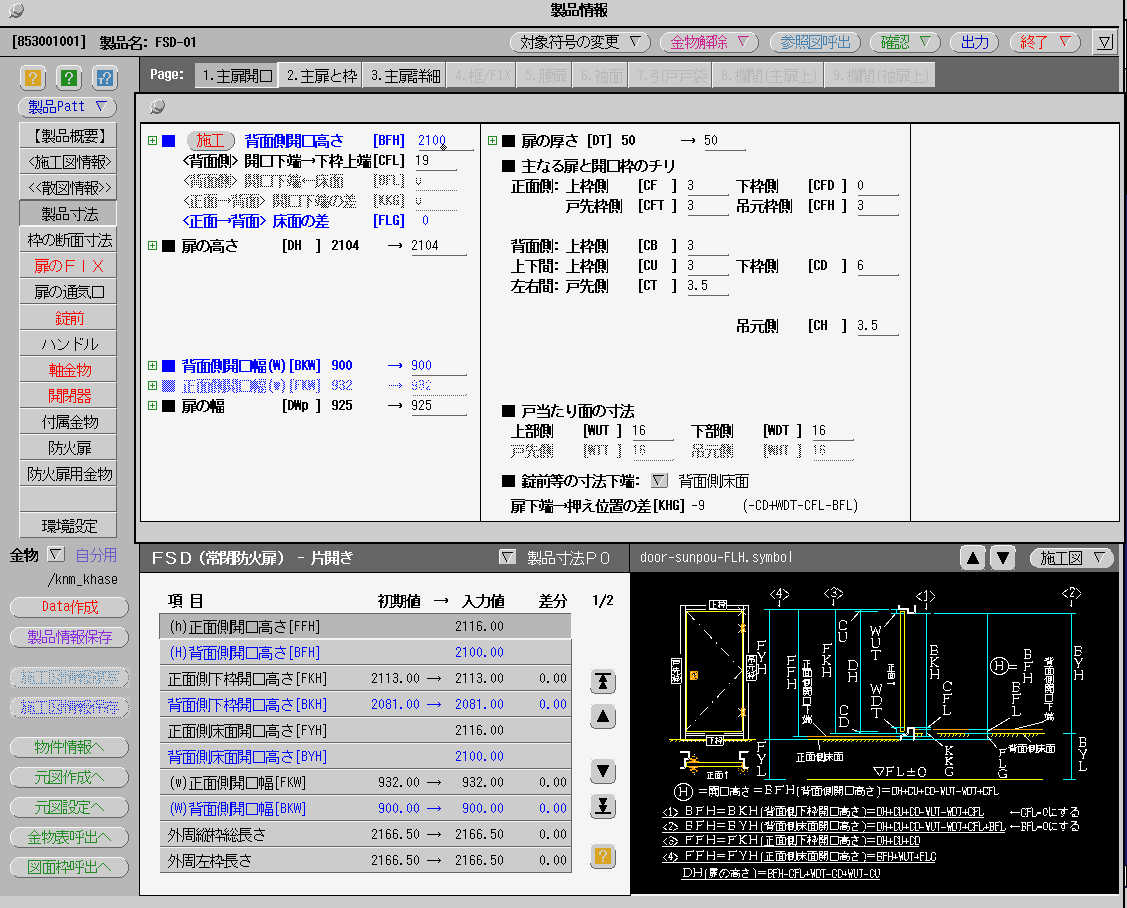

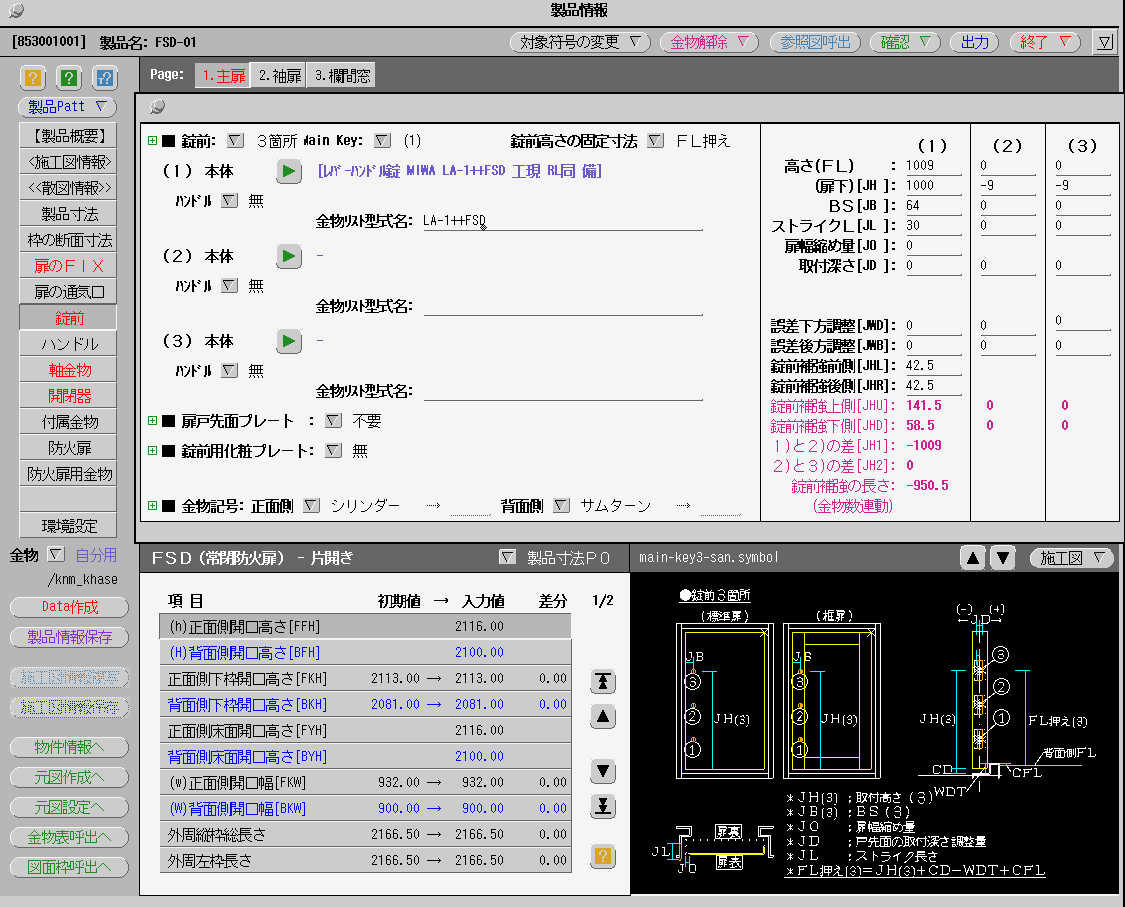

      A. 「製品情報」ウインドウで、製品寸法、金物の型番、および金物の取り付け位置を入力します。

製品情報
・製品寸法「1.主扉開口」ページ
  製品情報
・錠前「1.主扉」ページ

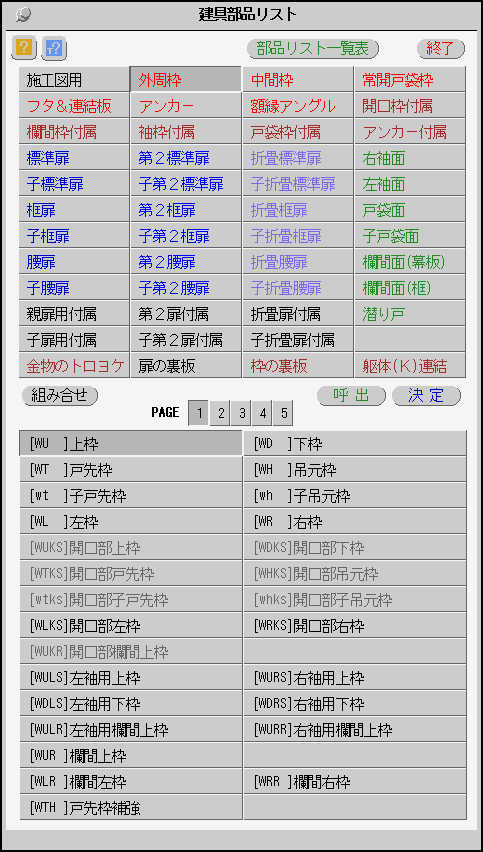

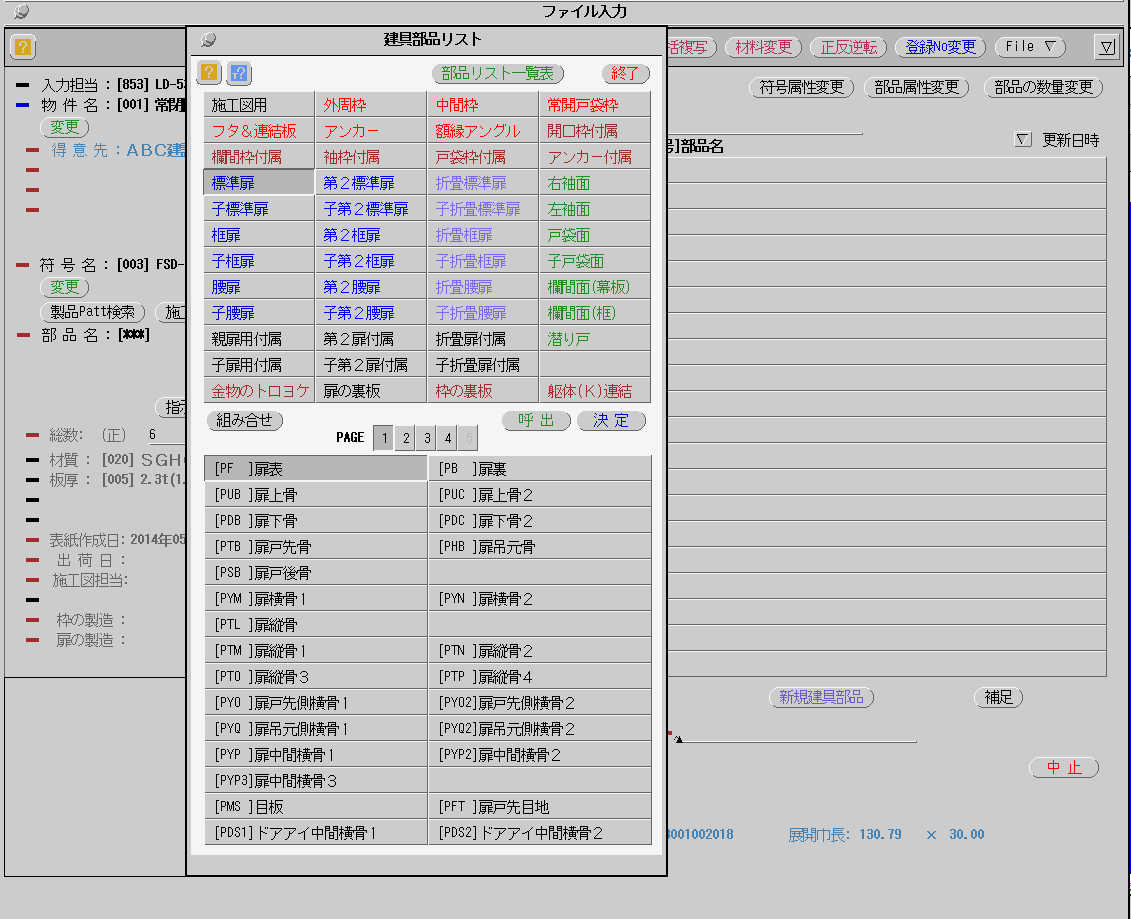

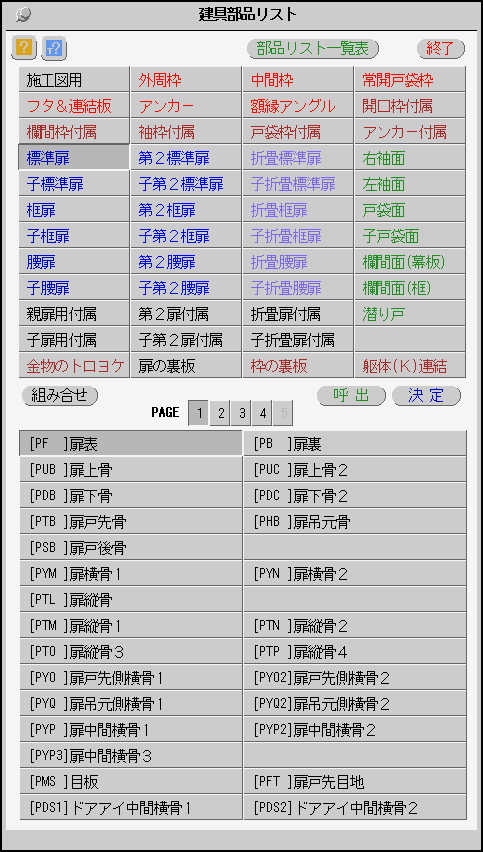

      B. 「建具部品リスト」から部品名を選択して入力します。

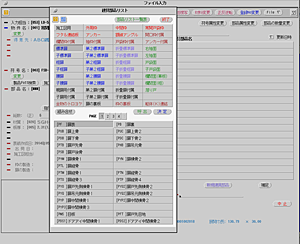

・「外周枠」1ページ   ・「標準扉」1ページ   ・ファイル入力の部品名モード

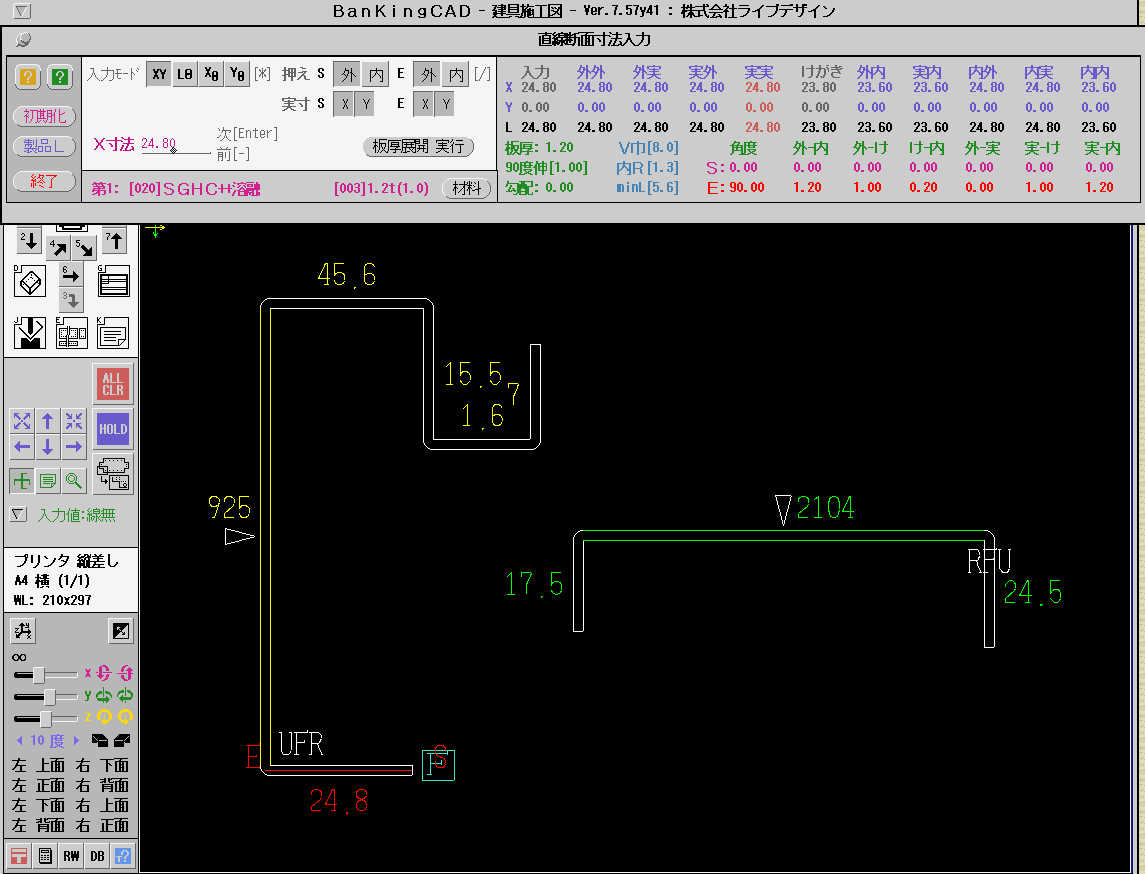

      C. 建具部品の断面図を作図、または建具部品パターンから呼び出して断面寸法を入力します。

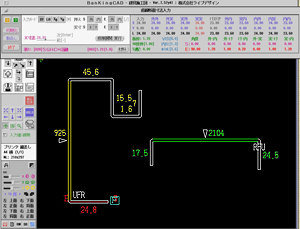

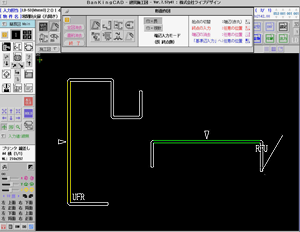

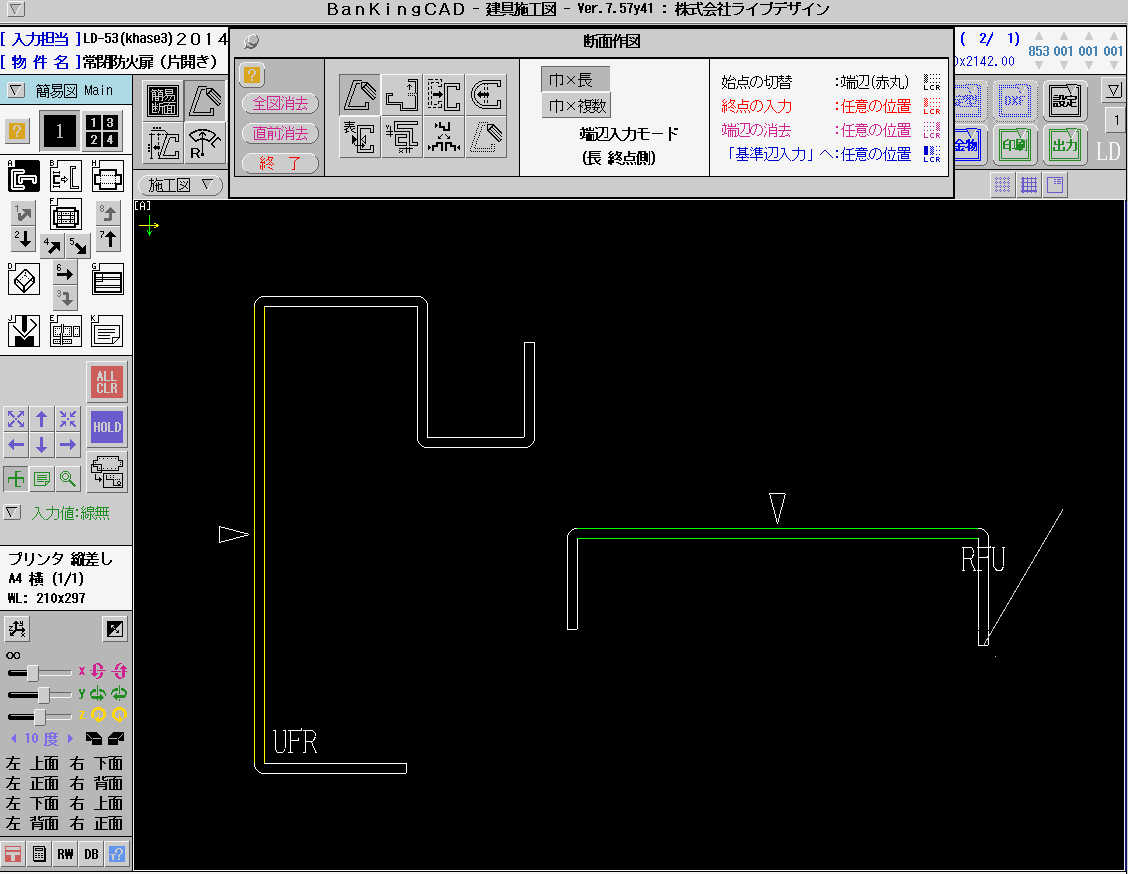

・断面図画面「断面作図」   ・断面図画面「断面寸法入力」

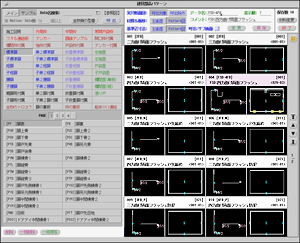

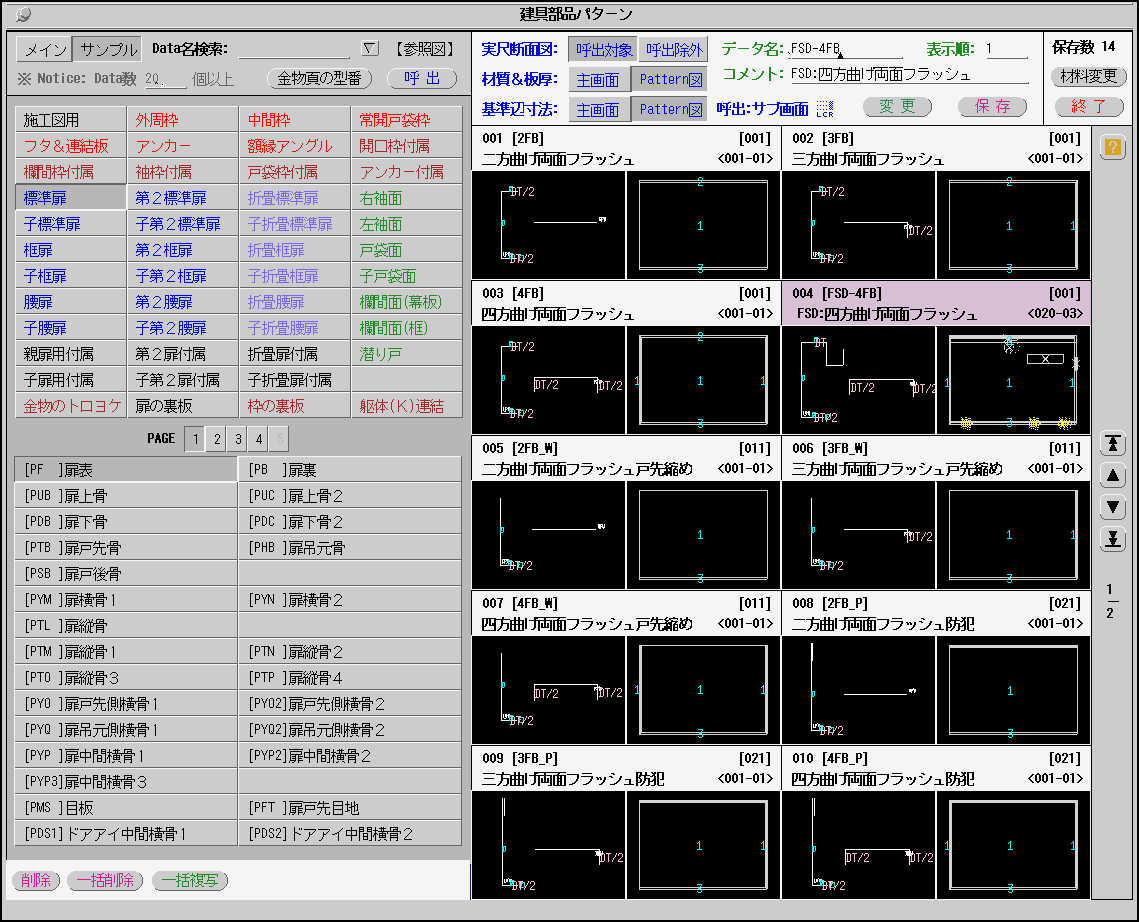

・「建具部品パターン」

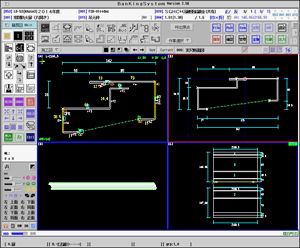

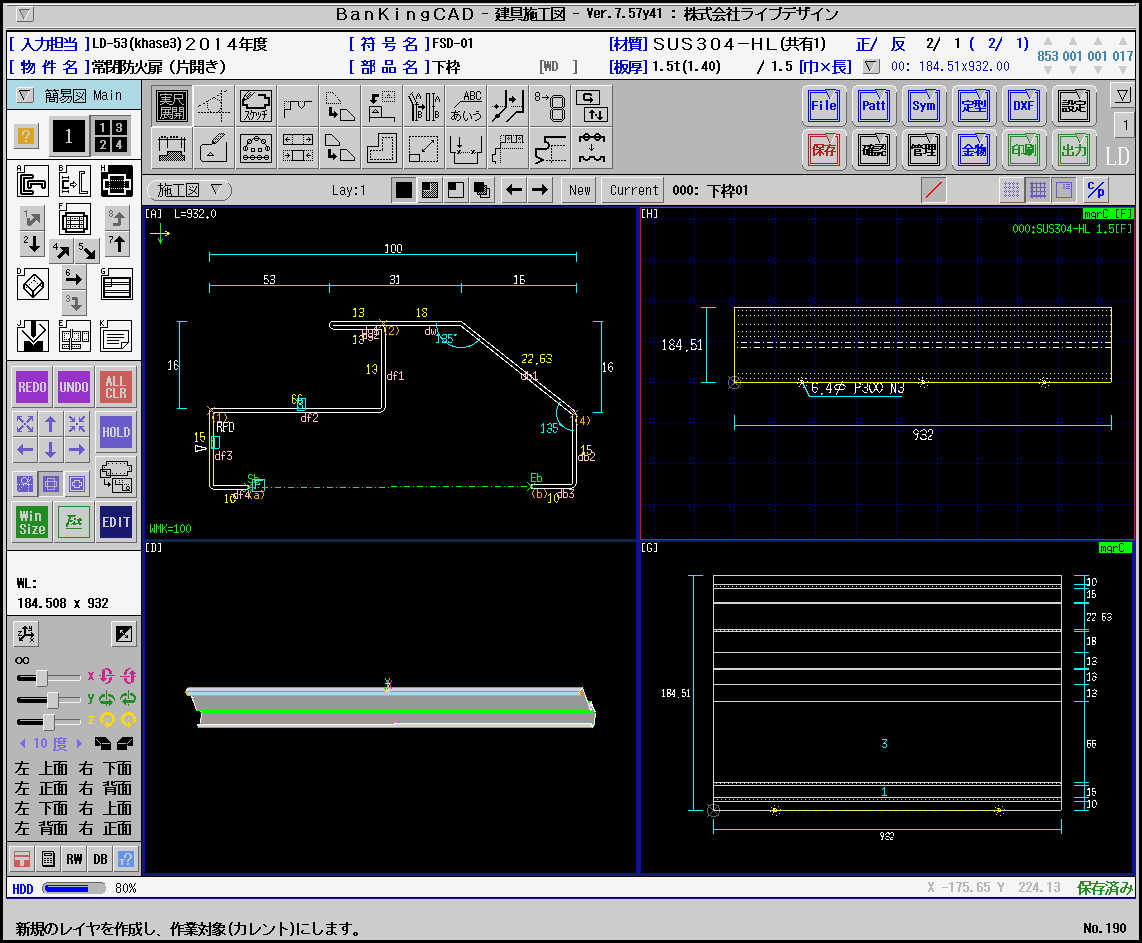

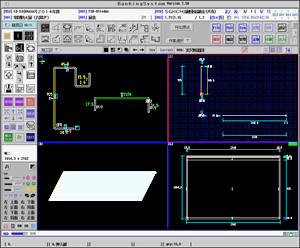

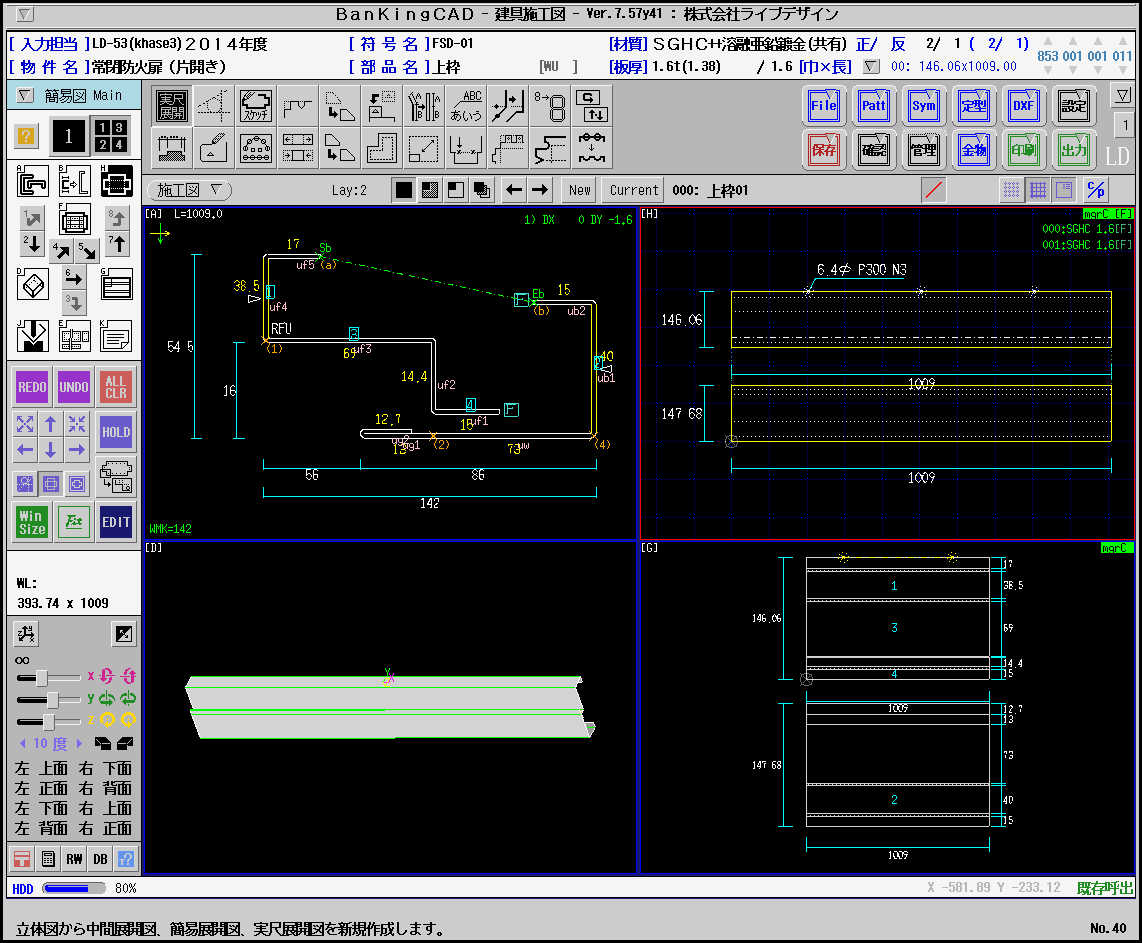

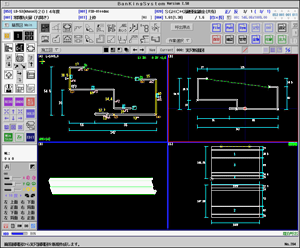

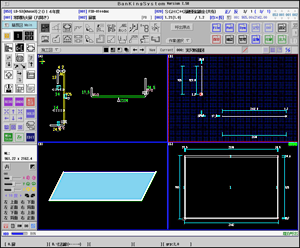

      D. 断面図から実尺の断面図や立体図、簡易展開図や実尺展開図を作成します。

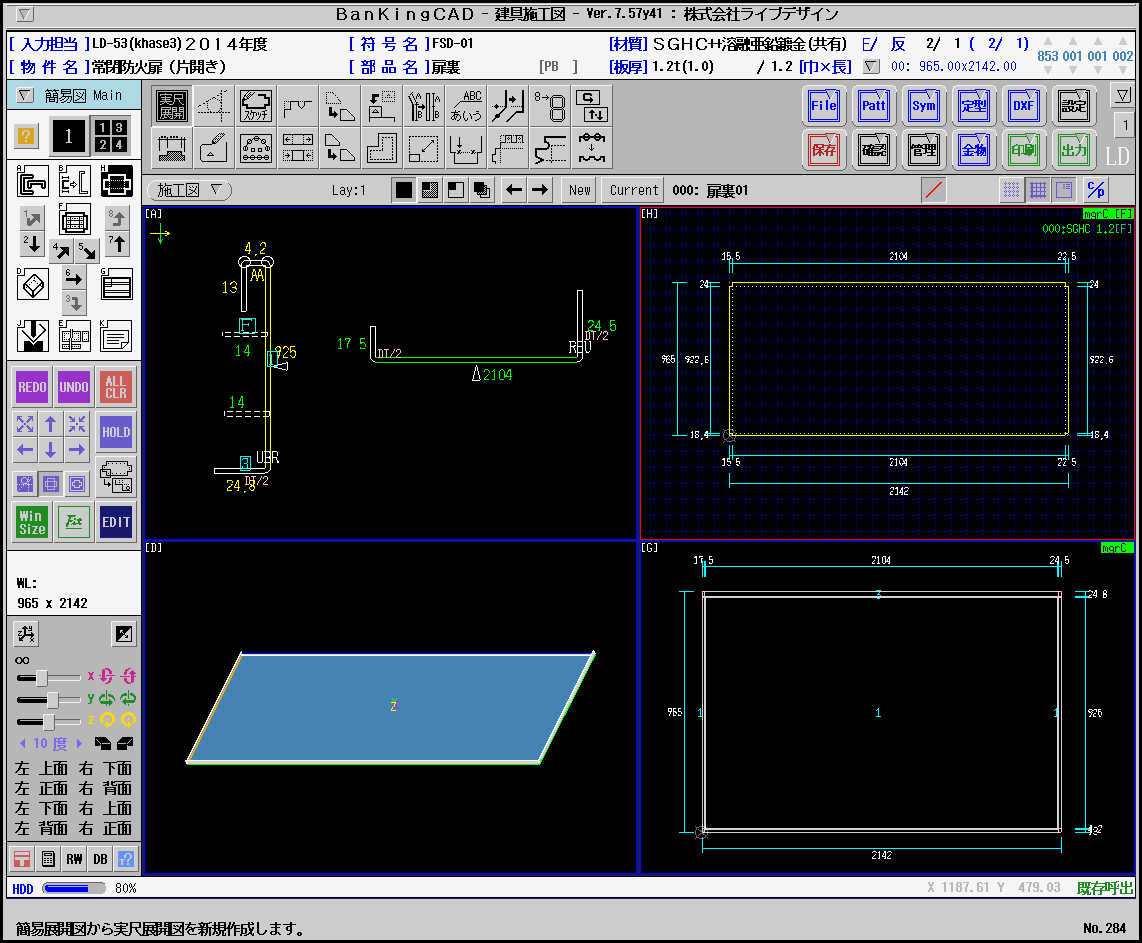

・扉表の4画面表示   ・扉裏の4画面表示


・上枠の4画面表示   ・下枠の4画面表示

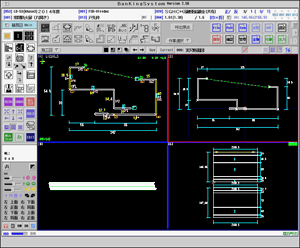

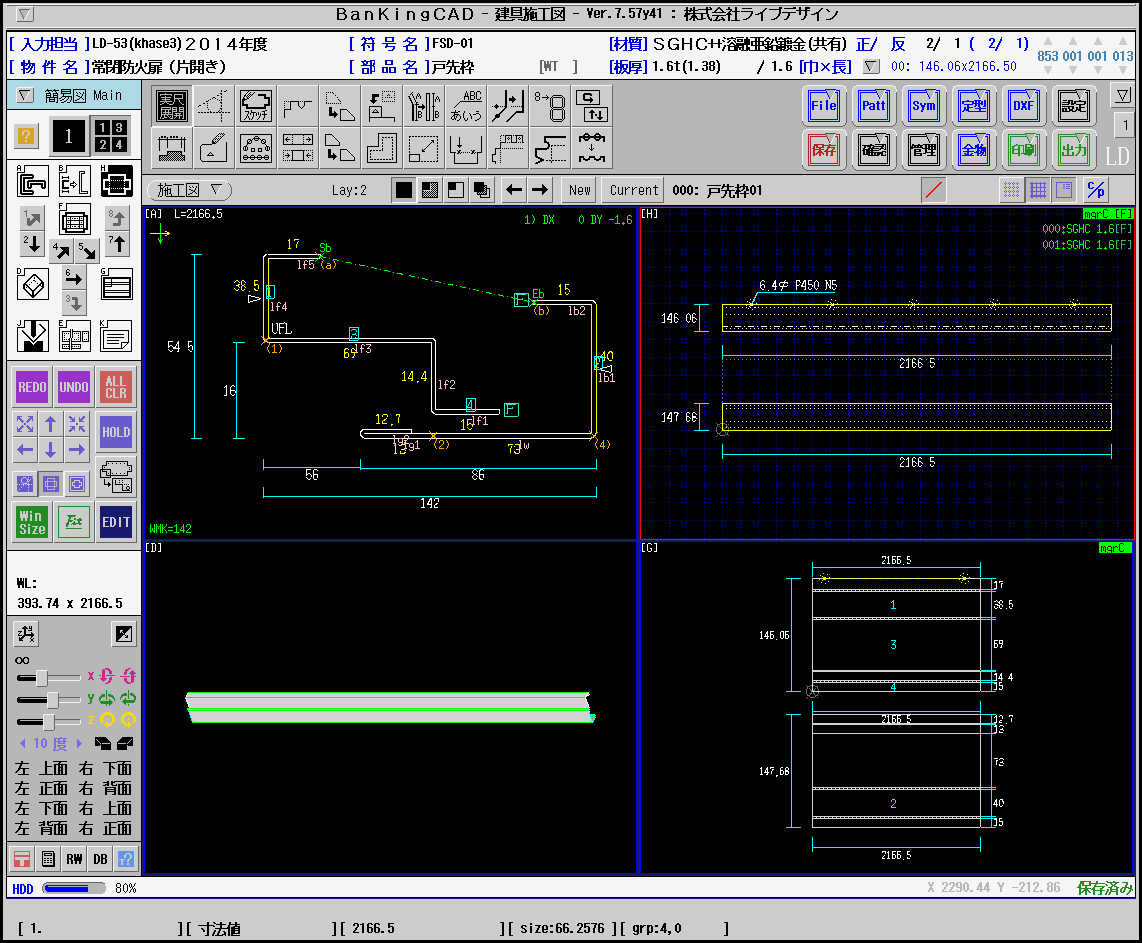

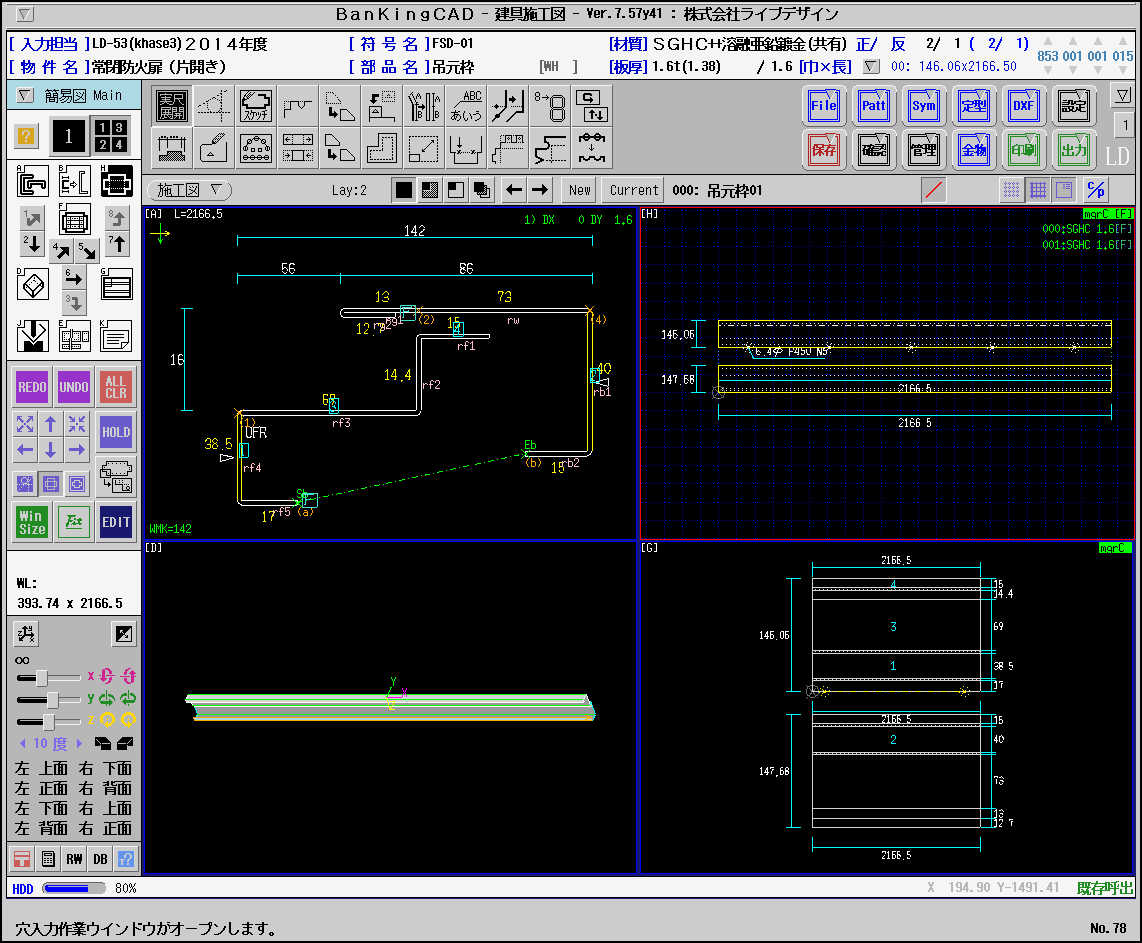

・戸先枠の4画面表示   ・吊元枠の4画面表示





2.製作施工図や組立図の作成

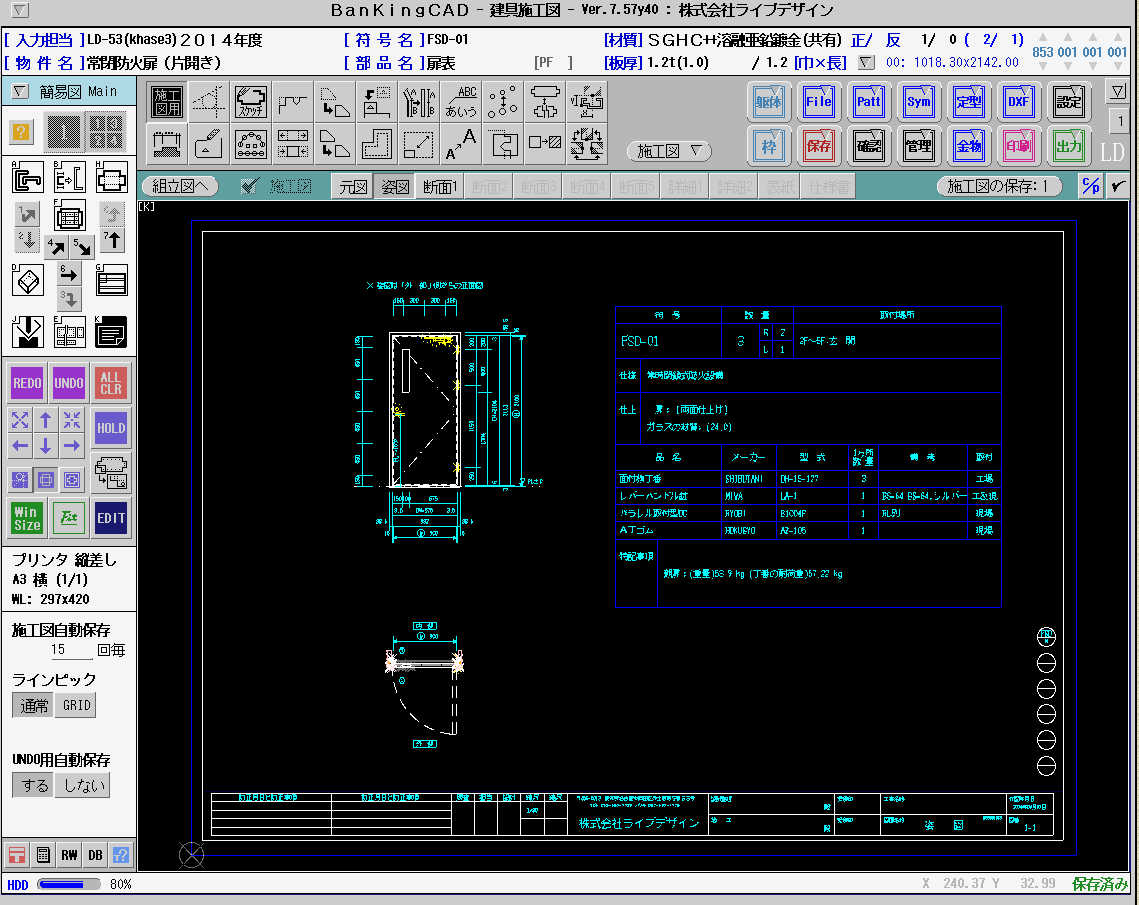

   建具部品の実尺断面図と製品情報ウインドウの金物情報から、金物図形が反映した製作施工図や組立図を作成します。

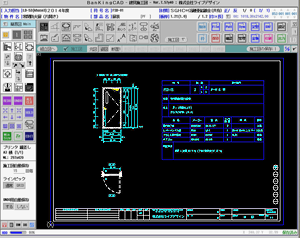

・姿図   ・断面図

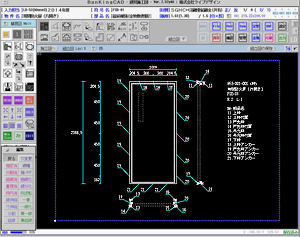

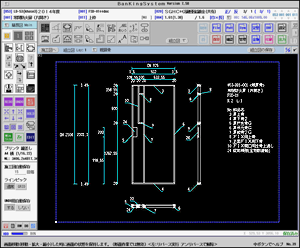

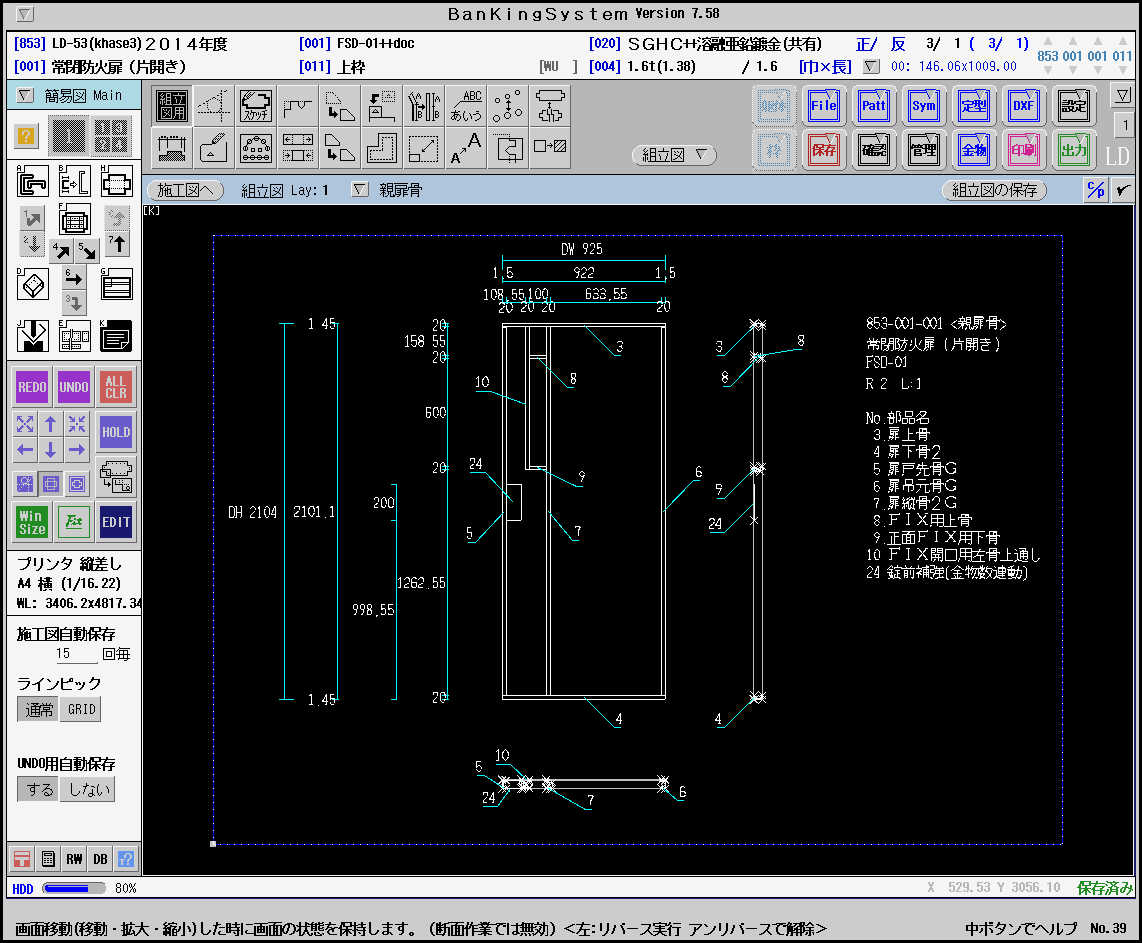

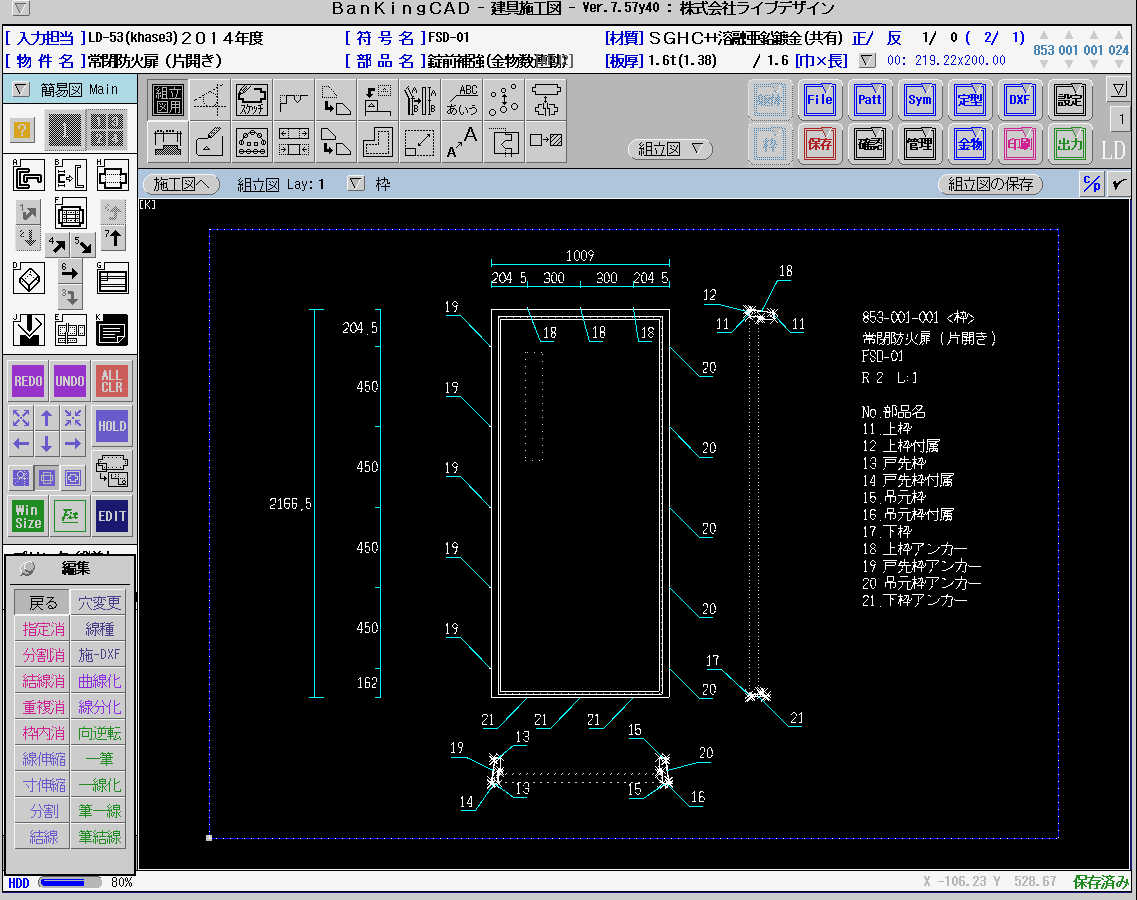

・枠の組立図   ・扉骨の組立図




3.施工図画面のチェック機能

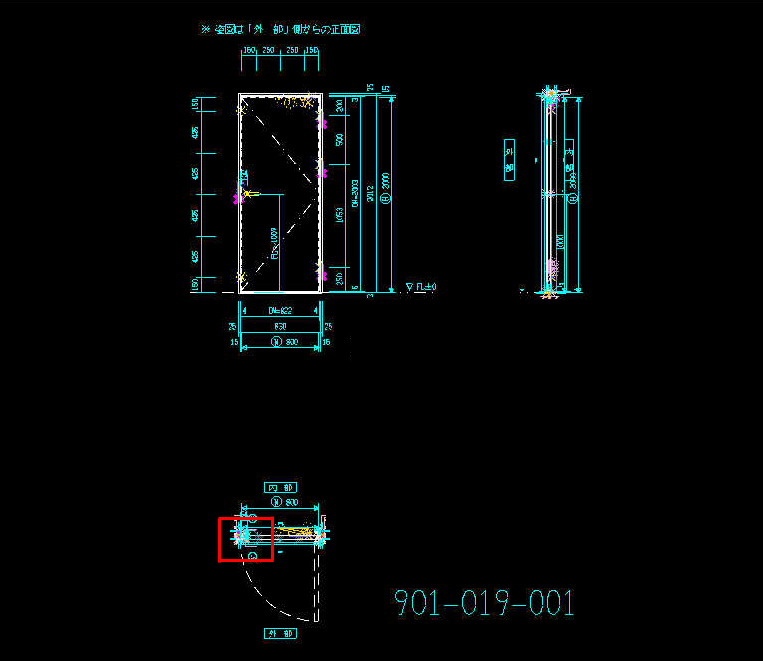

  枠やトロヨケの断面図が交差したり、アンカーの断面図と金物図形が交差すると、
  断面図の色と線の太さが変わり注意を促します。

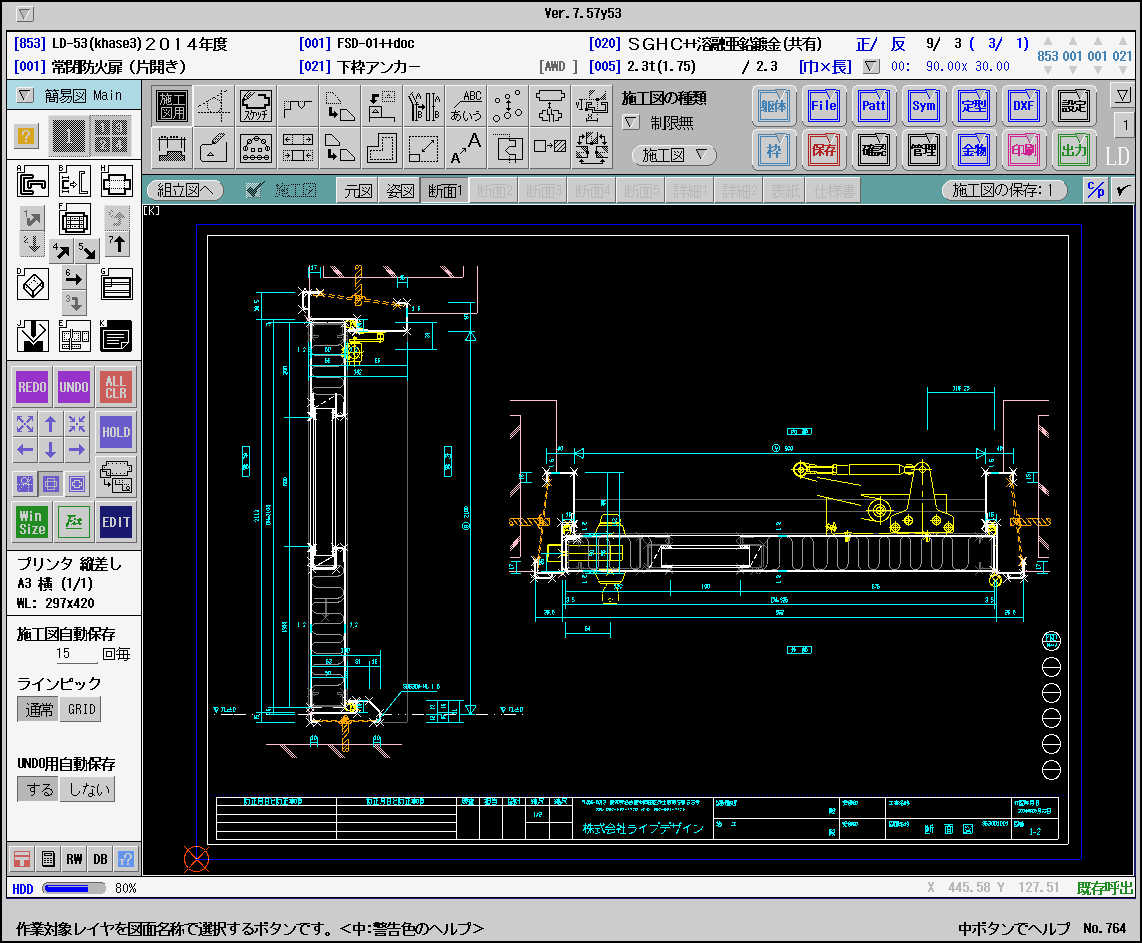

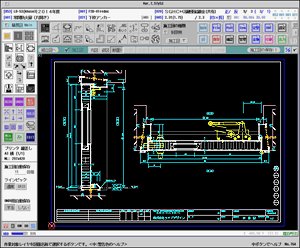

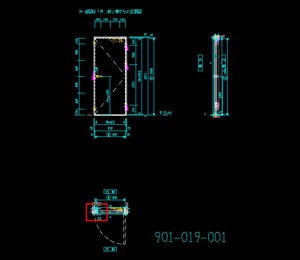

・上面図の拡大図   ・施工図画面


拡大

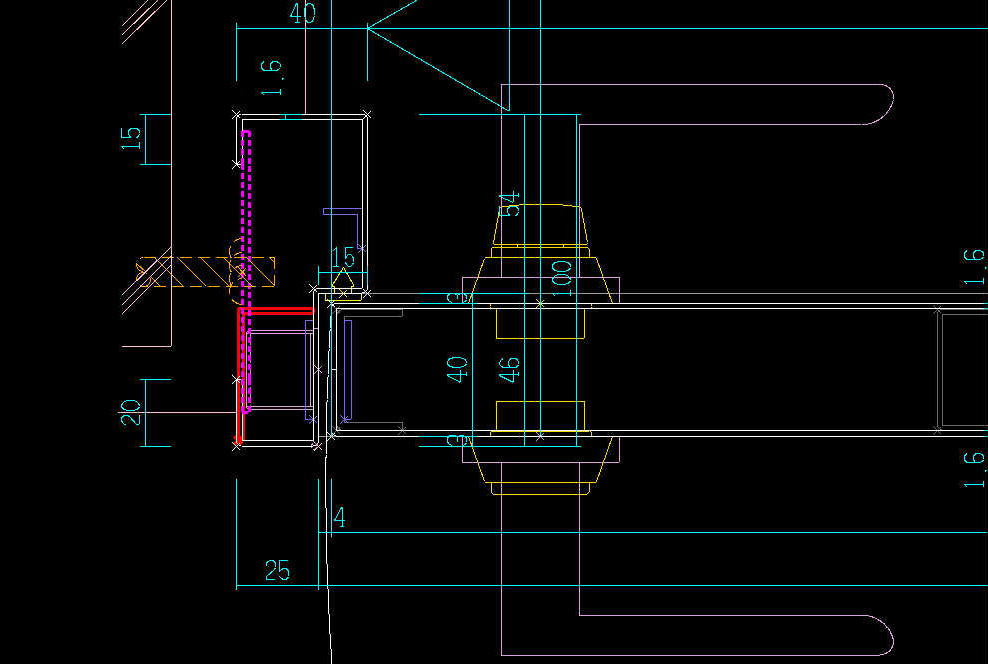

1> 戸先枠と錠前トロヨケが交差
2> 戸先枠アンカーと錠前の図形が交差
